Návody na montáž - chladenie

Priebeh montáže

  1. montáž podkladového roštu – železná alebo drevená konštrukcia
  2. nainštalovanie základných pripojovacích potrubí
  3. priskrutkovanie stropných panelov na základnú konštrukciu
  4. napojenie stenových panelov na pripojovacie základné potrubie
  5. prečistenie – prepláchnutie celého systému a vykonania tlakovej skúšky tesnosti spojov
  6. opravenie celeho stropu tmelom resp. zastierkovaním
  7. finálna úprava stropu - maľovaním

Návod na montáž

Stropné chladenie s doskami HEAT - suchý spôsob montáže. Montáž stropných chladiacich dosiek HEAT s prípojnými rúrami a nástrojmi  UPONOR  je jednoduchá a rýchla. Montáž zvládne aj zručný laik pri dodržaní zásad zapojenia  Tichelmann. Pre Vašu predstavu uvádzame príklad montáže pre miestnosť s rozmermi 3,3m x 4m.

Použité materiály:

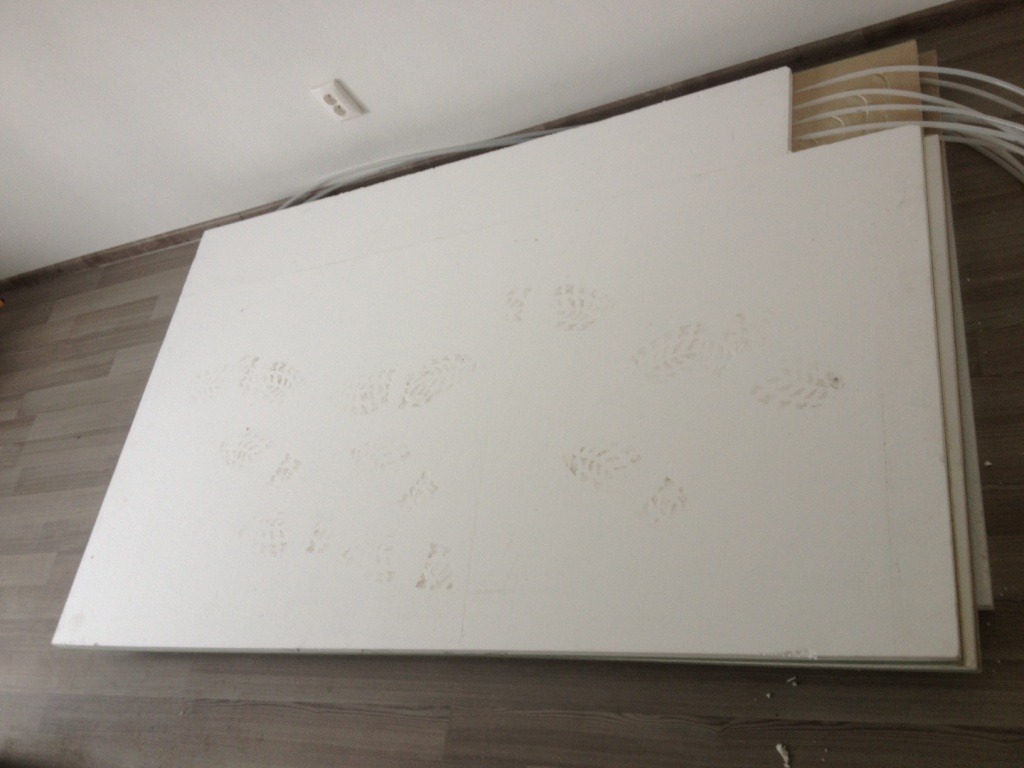

  • Stropný chladiaci panel HEAT c2000x1250/2, 5ks

Komponenty UPONOR:

  • rúra 20x19 PE-Xa, 12bm
  • T kus 20-9,9-20 na každý panel , 2ks celkovo 18ks
  • prechod 20-9,9 , 2ks
  • prechod 20-3/4 vonkajší závit, 2kk

Kaučuková izolácia:

  • 10x6 na vývody rúry 9,9x1 z panela HEAT 10 bm
  • 20x9 na prívodné trubky medzi panelmi 12 bm

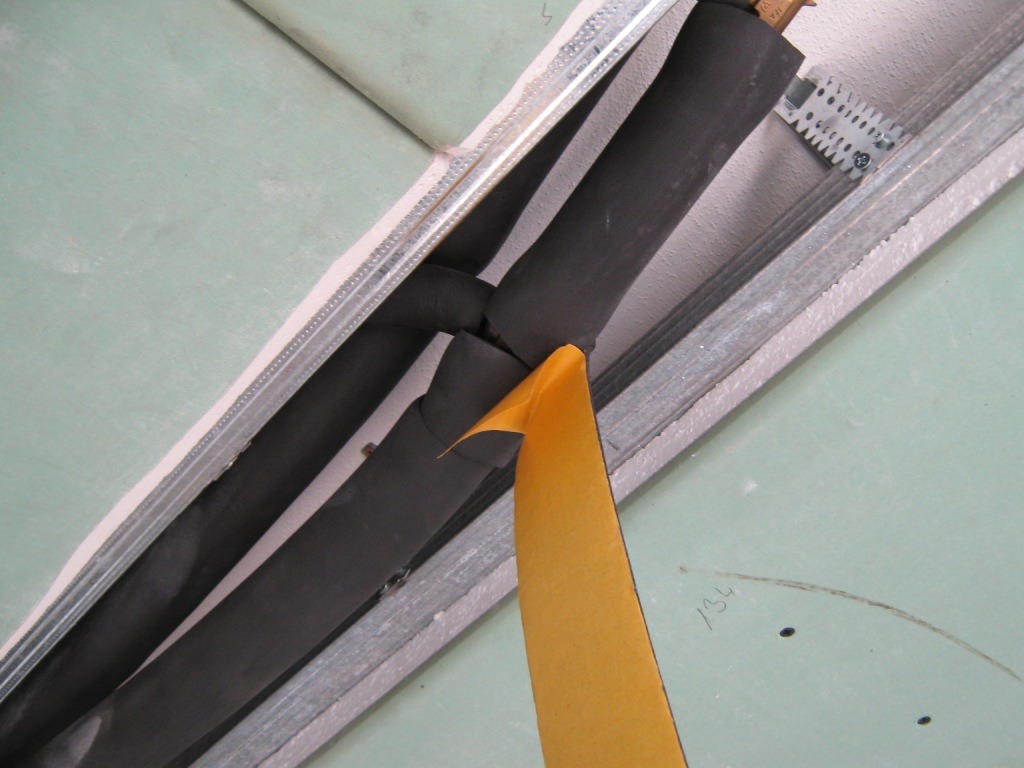

  • kaučuková páska š 50mm 15 bm

Materiál: CD profily, UD profily, krížové spojky, závesy, sadrokartónové skrutky 50x3, el. sklutkovačka s nadstavcom, tmel, sklotextilna páska.

Vlastná montáž:

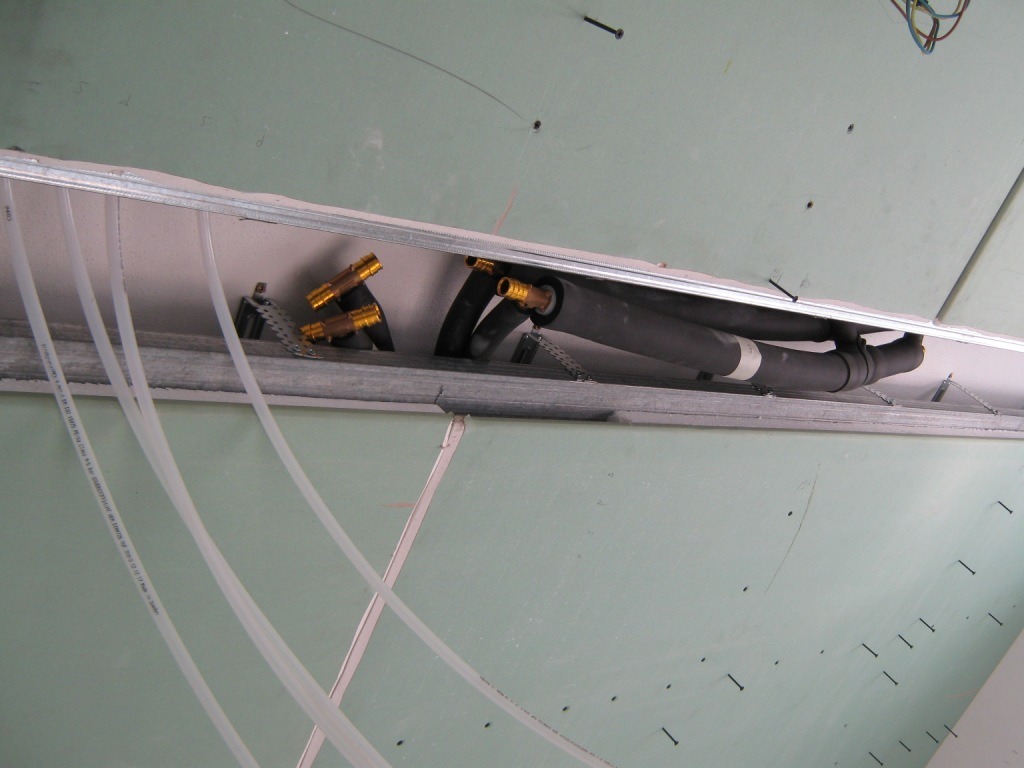

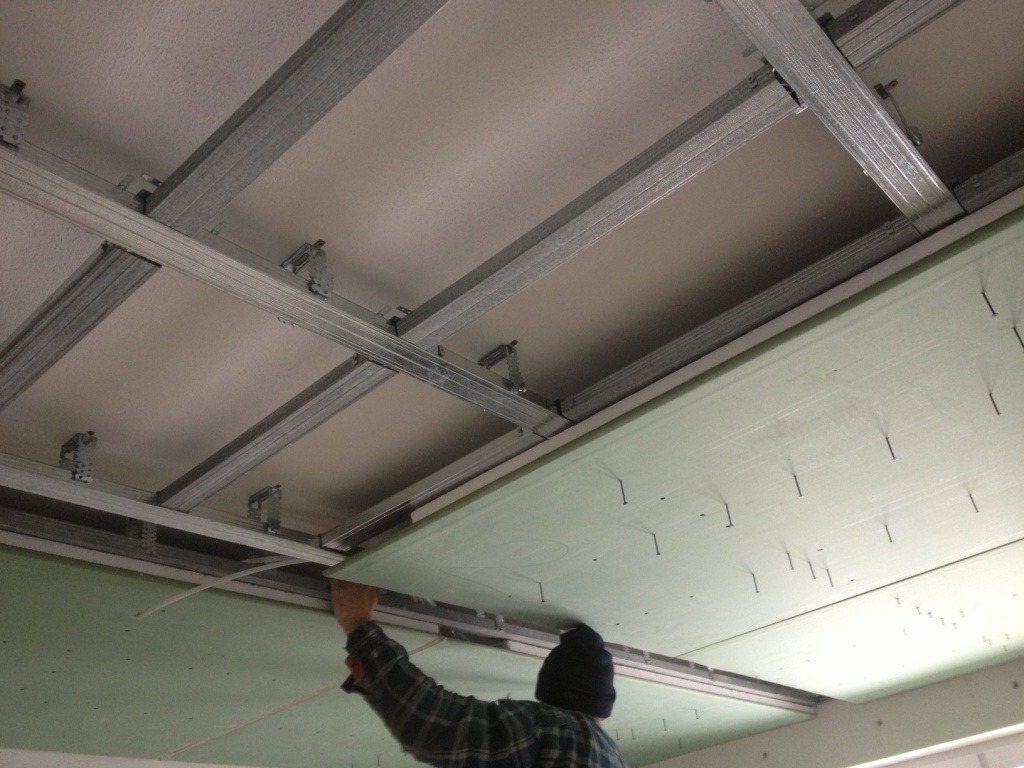

1. Na steny  v miestnosti pripevníme  po obvode UD profil,  na závesy prichytíme nosné CD profily na vzdialenosť max 60cm, na ne krížom CD profily max. 40cm. Medzi doskami  doporučujeme vytvoriť stredný deliaci kanál min 30cm široký a 20cm vysoký pre ľahkú montáž prípojného potrubia k panelom, ktoré budú zapojené na spôsob Tichelmann.

Montáž konštrukcie

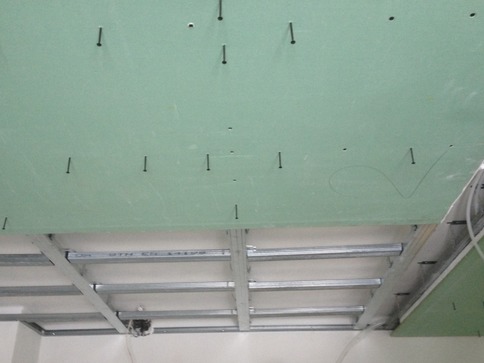

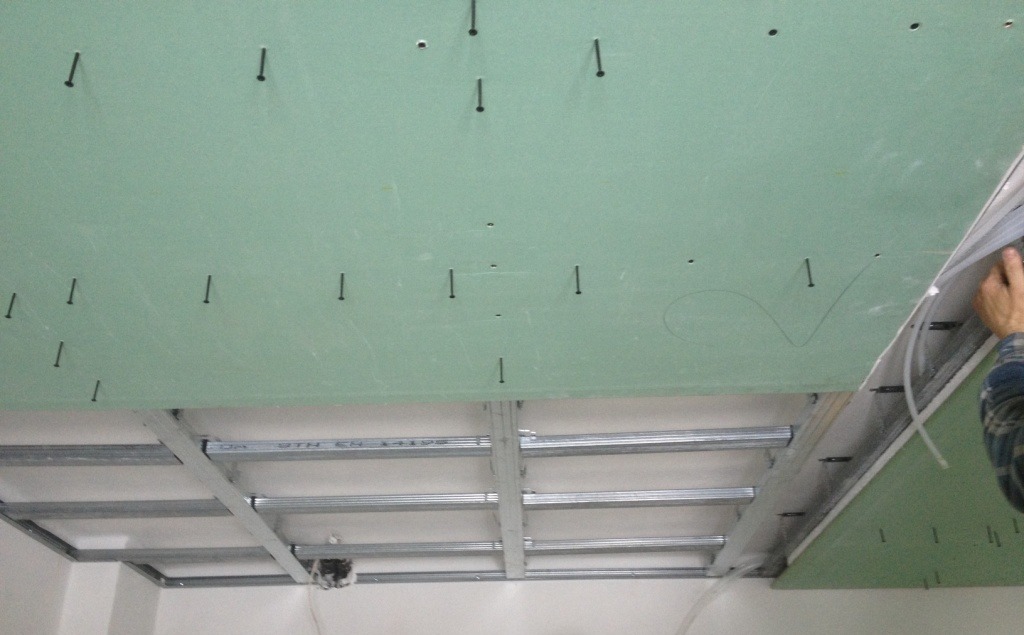

2. Na takto predpripravenú konštrukciu priskrutkujeme panely polystyrénom smerom k stropu. Skrutky skrutkujeme iba do predvŕtaných alebo predznačených dier, aby sme nepoškodili  rúry v panely.

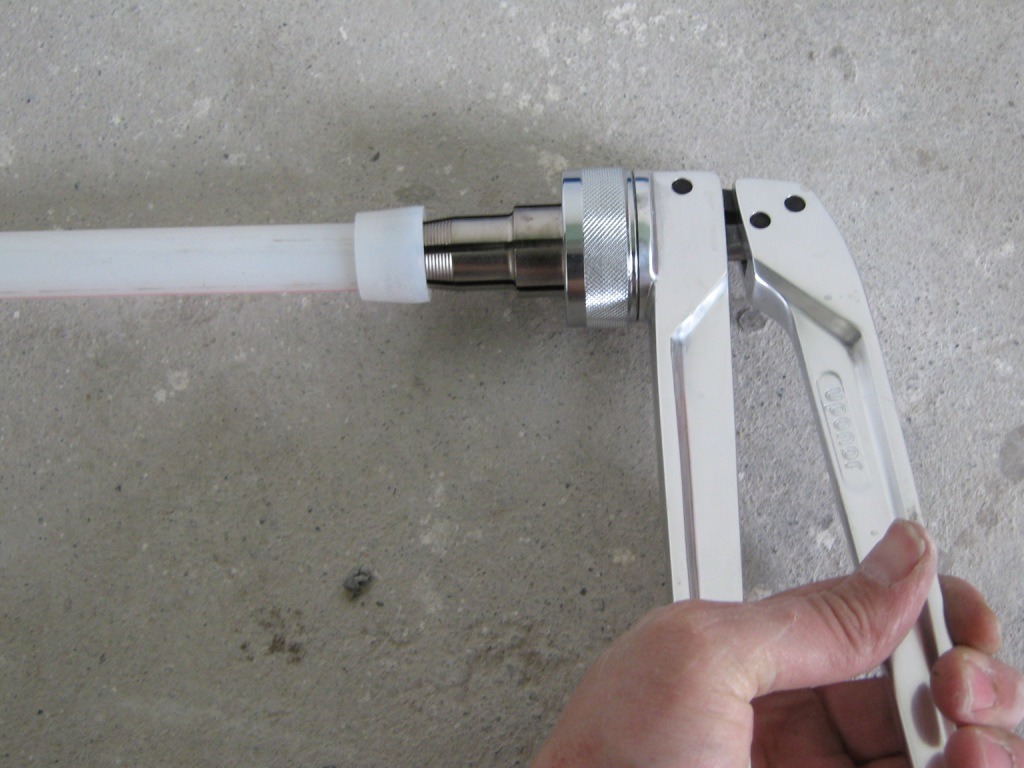

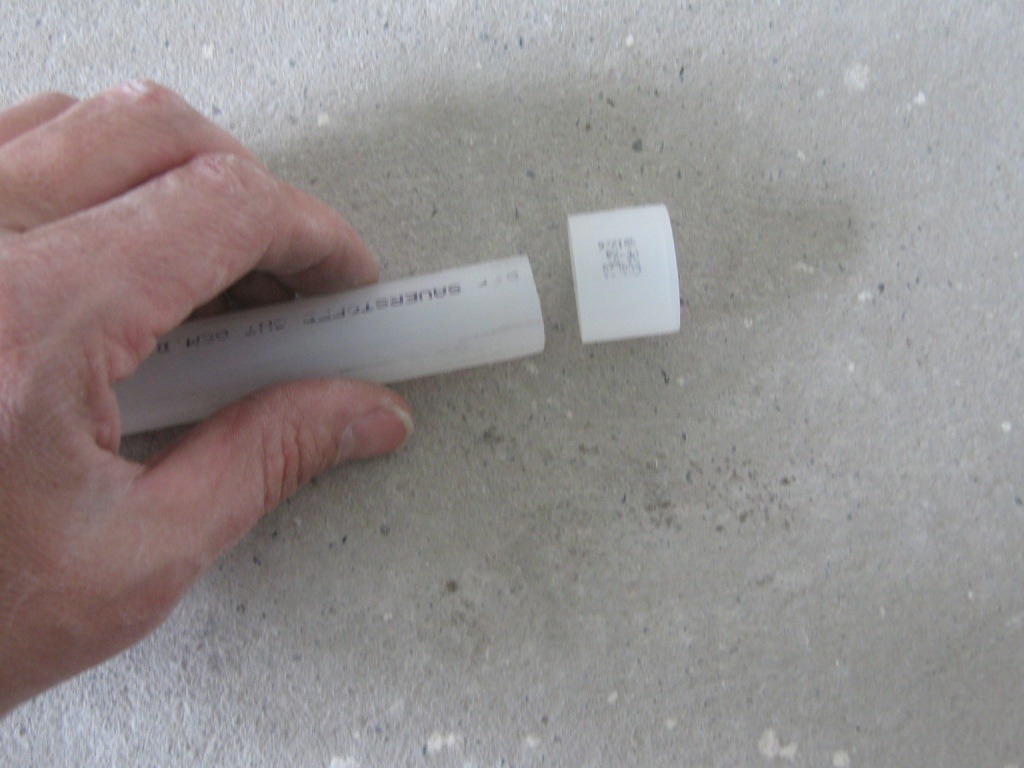

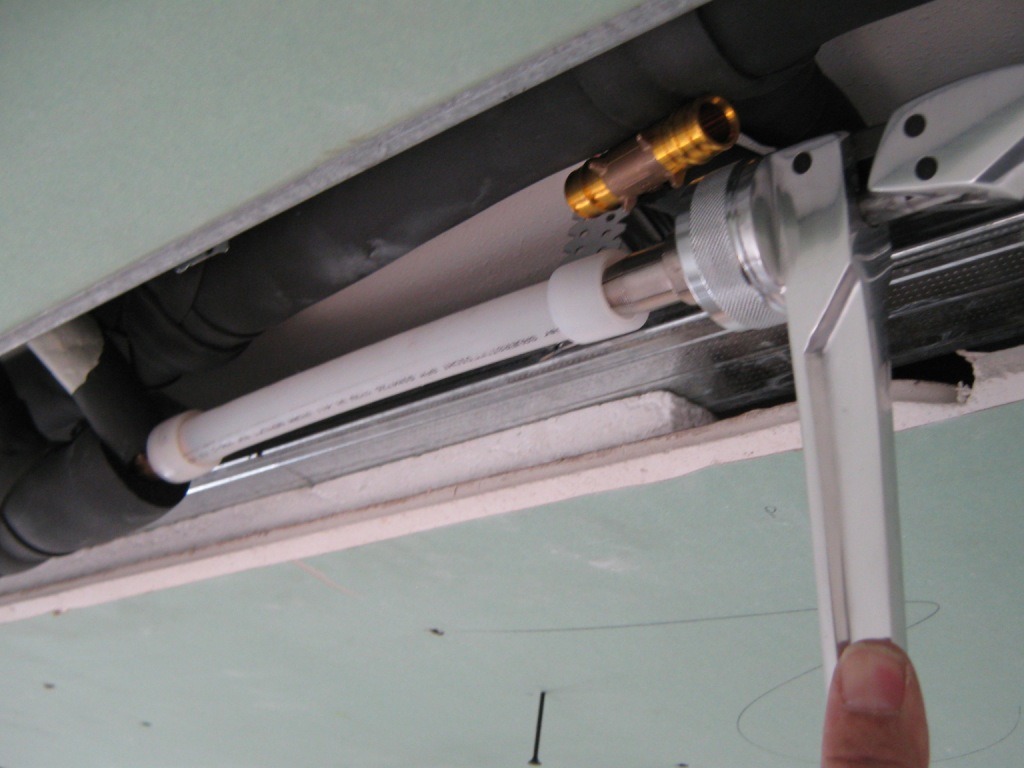

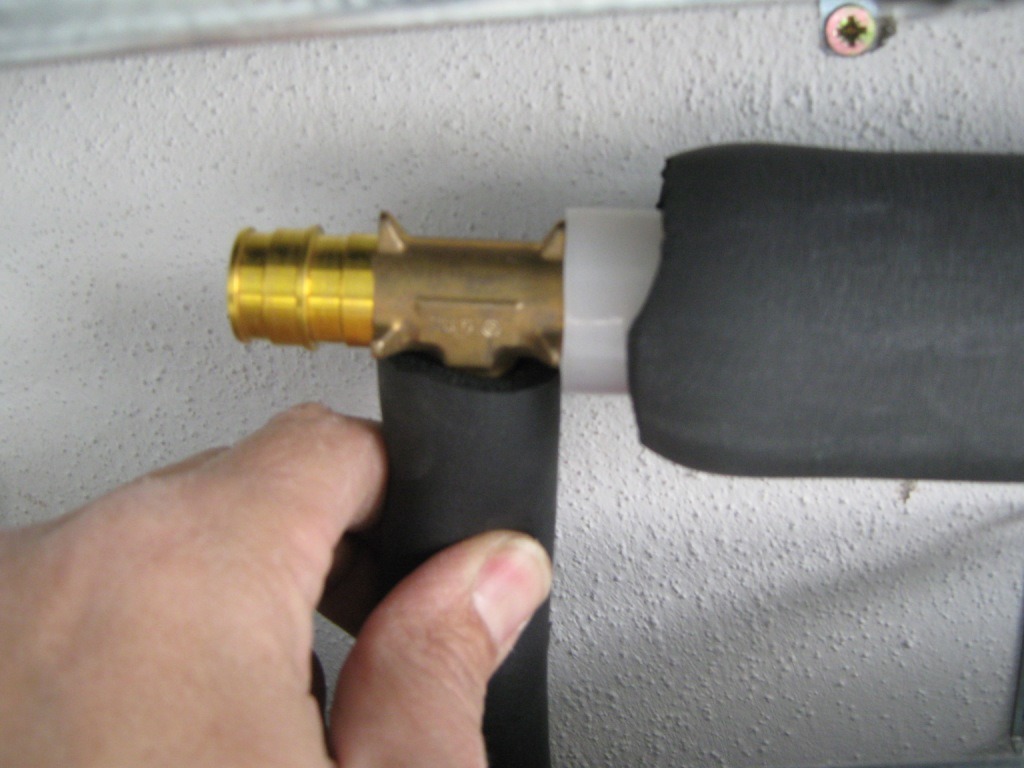

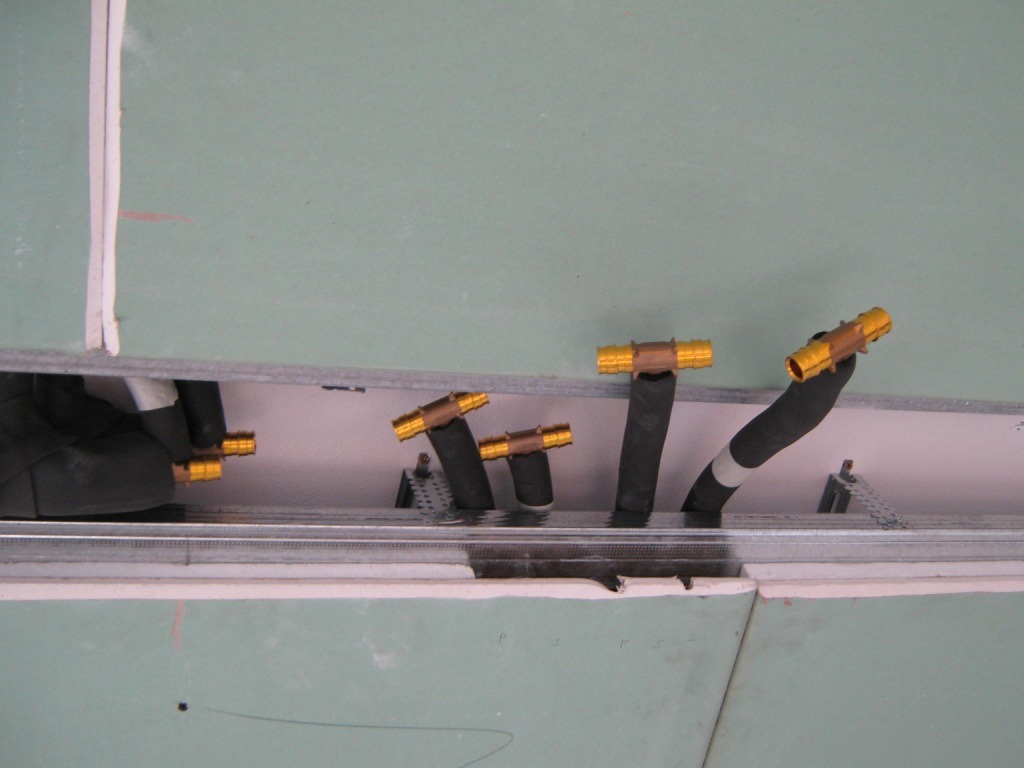

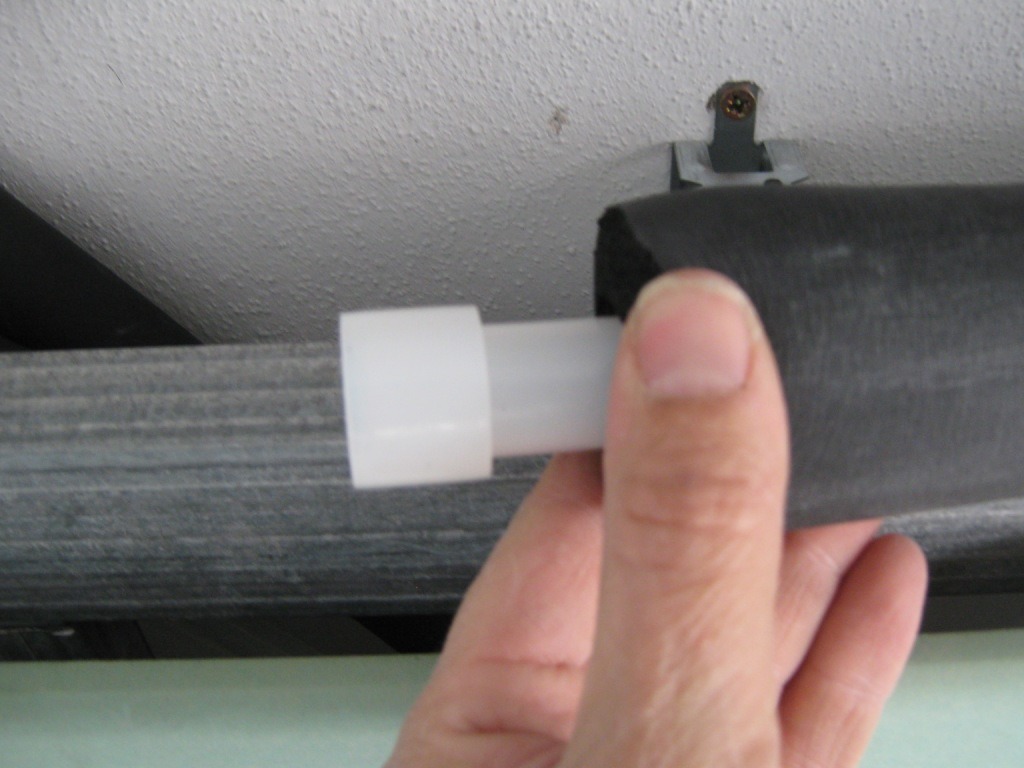

3. Takto predpripravený  strop  môžeme začať zapájať jednotlivými panelmi. Na rúru 9,9 mm, ktorá vychádza z panelu, nasunieme kaučukovú izoláciu. Potom nastrčíme krúžok a jednoducho za pomoci kalibračných klieští nakalibrujeme.  Do takto nakalibrovanej rúry zasunieme jeden koniec 9,9mm z T kusa /20-9,9-20/. Toto zopakujeme na všetkých vývodoch z panelov okrem posledného prívodu, kde dáme prechod  20-9,9, a okrem prvého prívodu na spiatočke, kde dáme tiež prechod 20-9,9.
